BA 90 AL

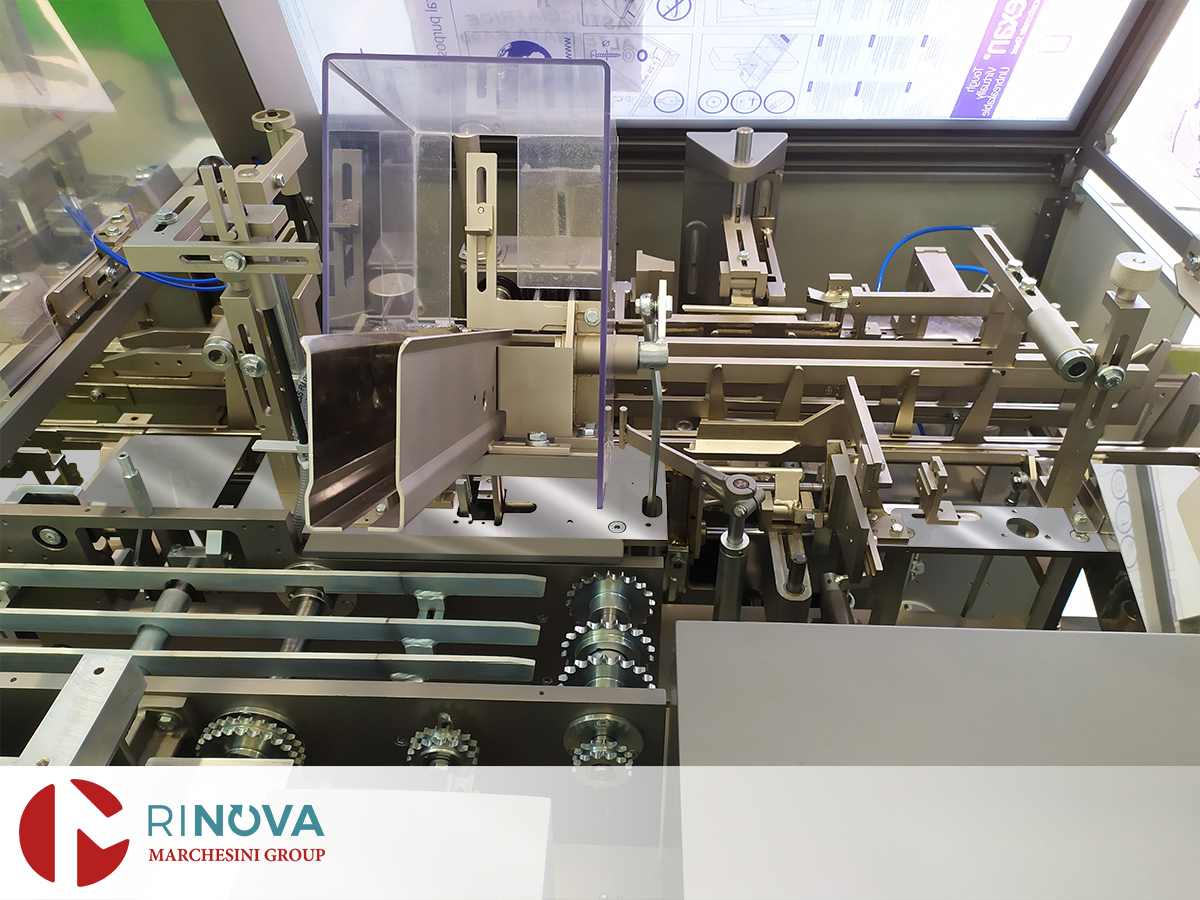

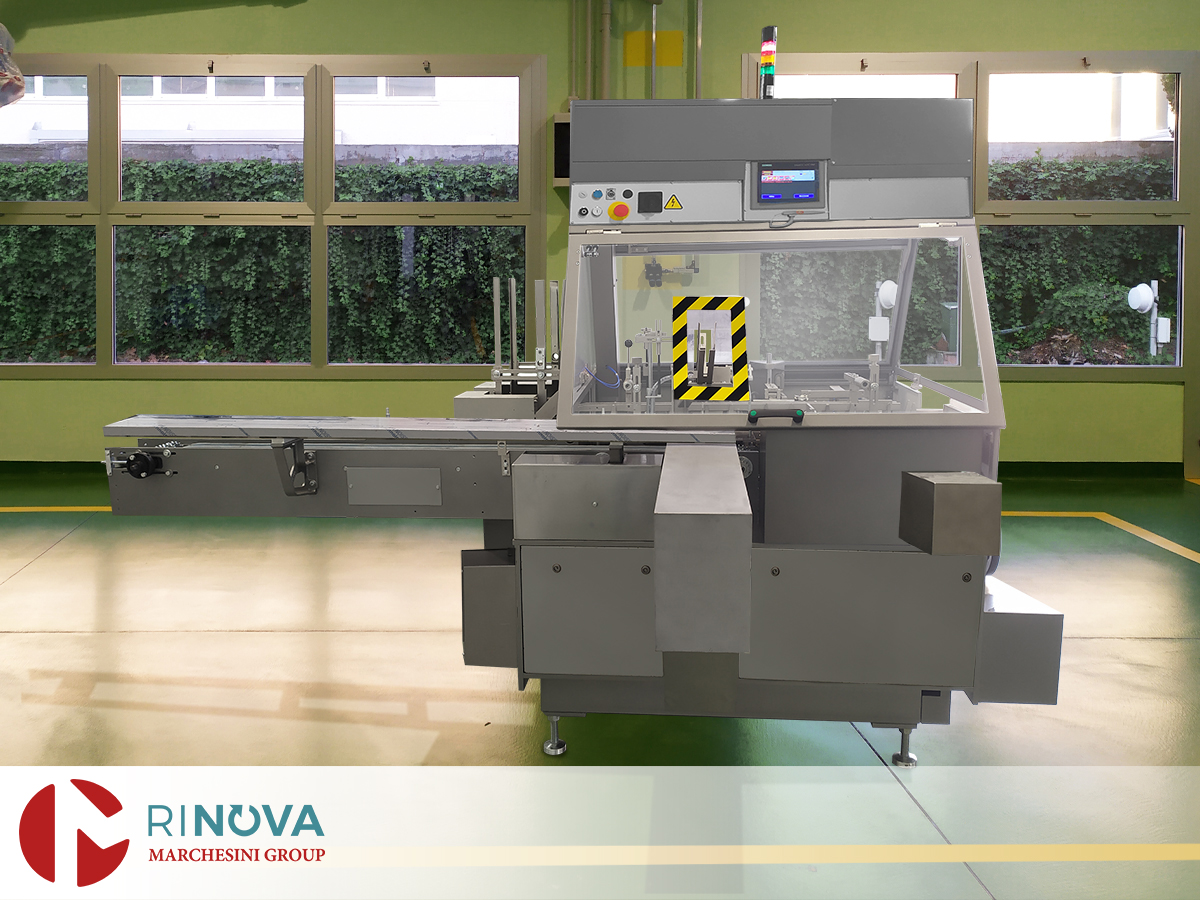

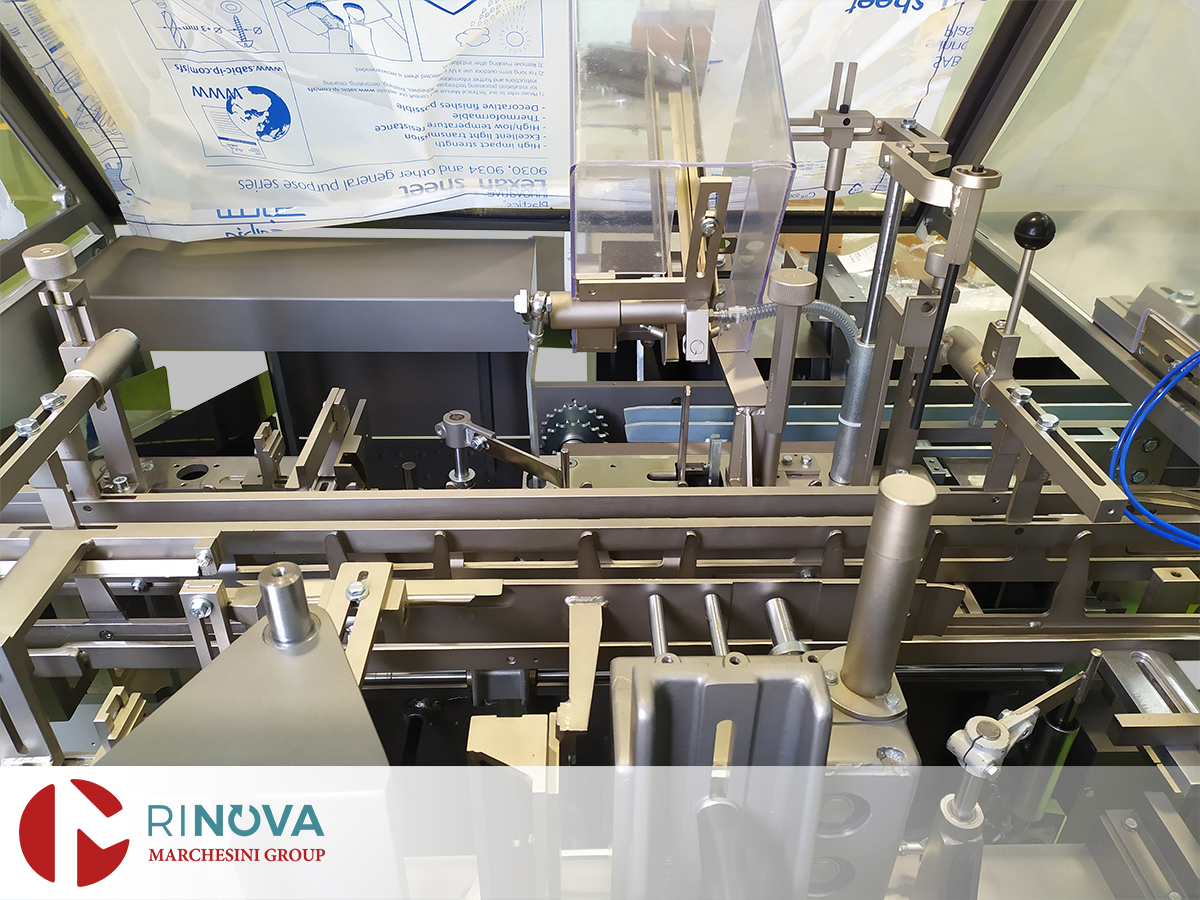

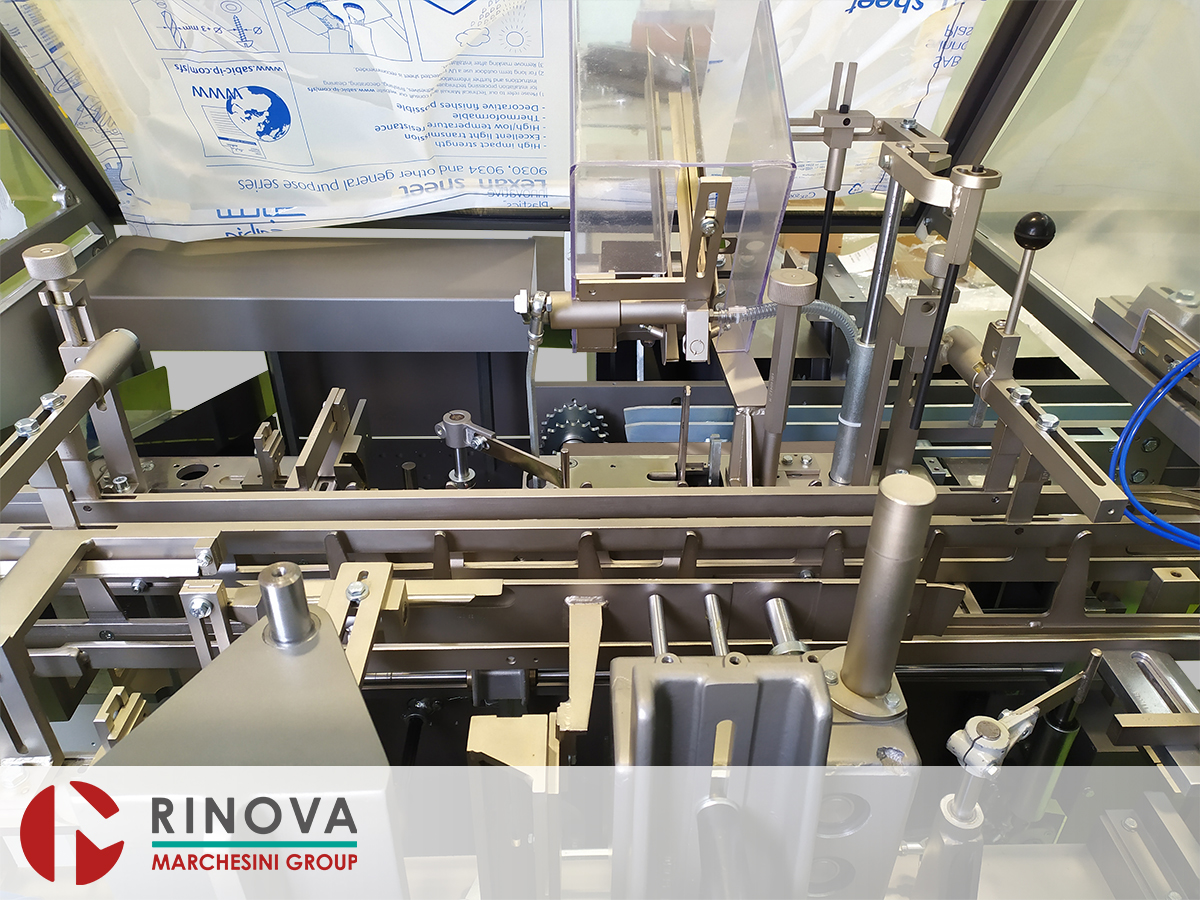

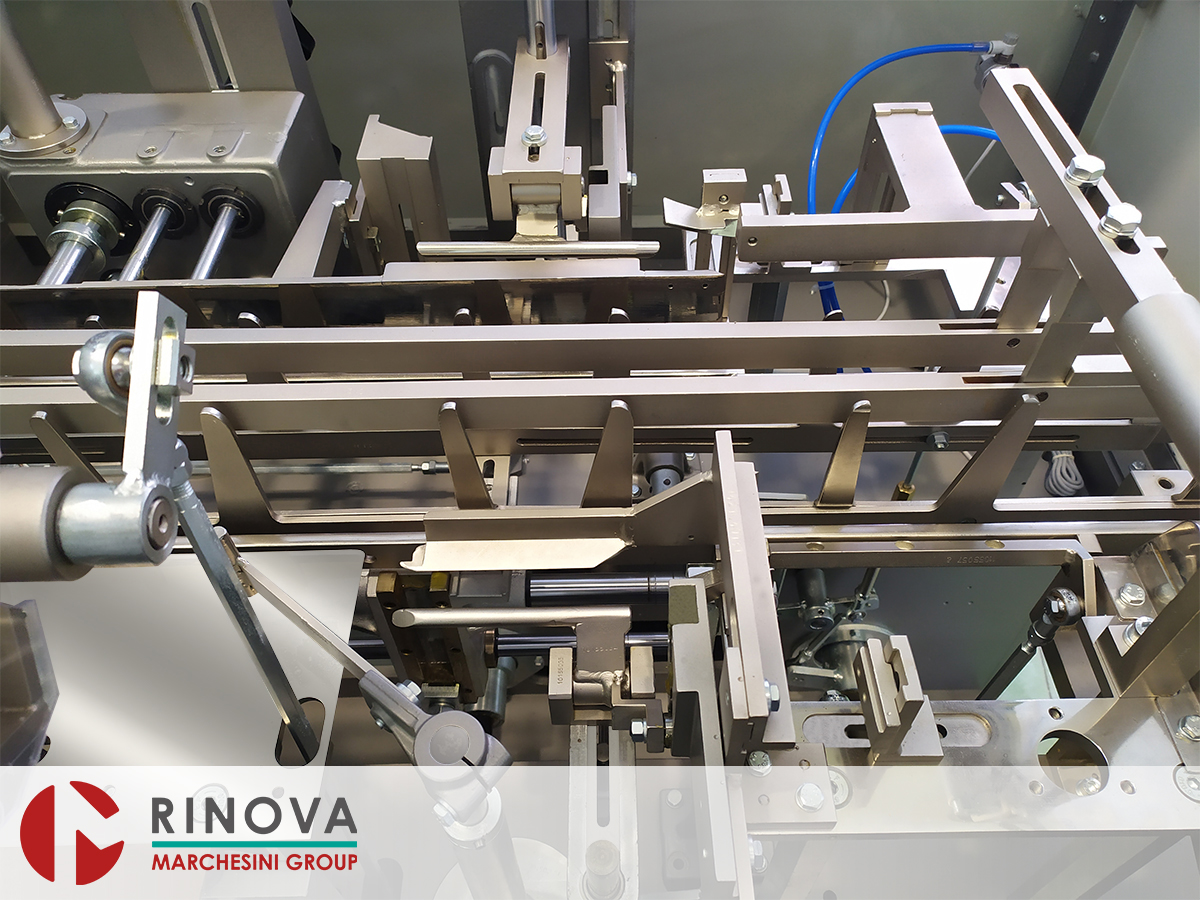

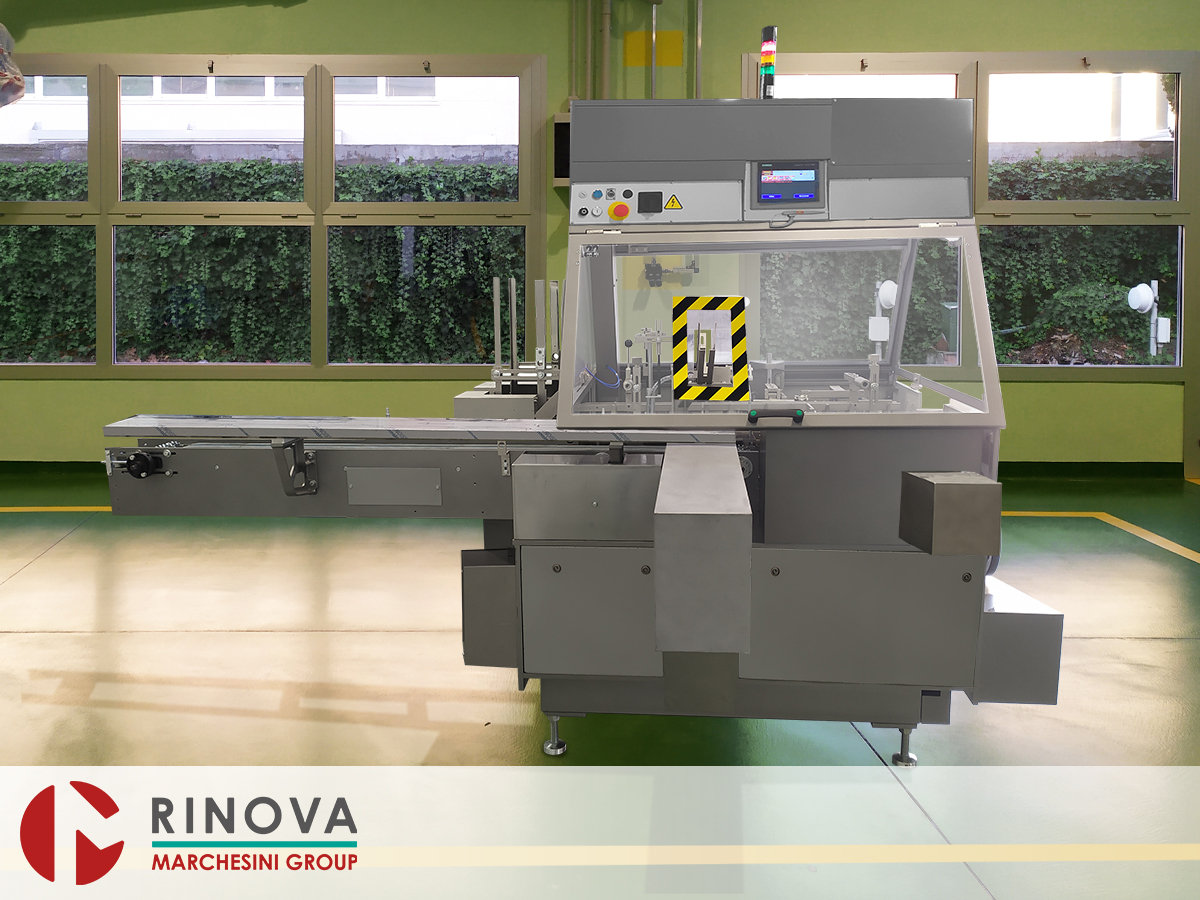

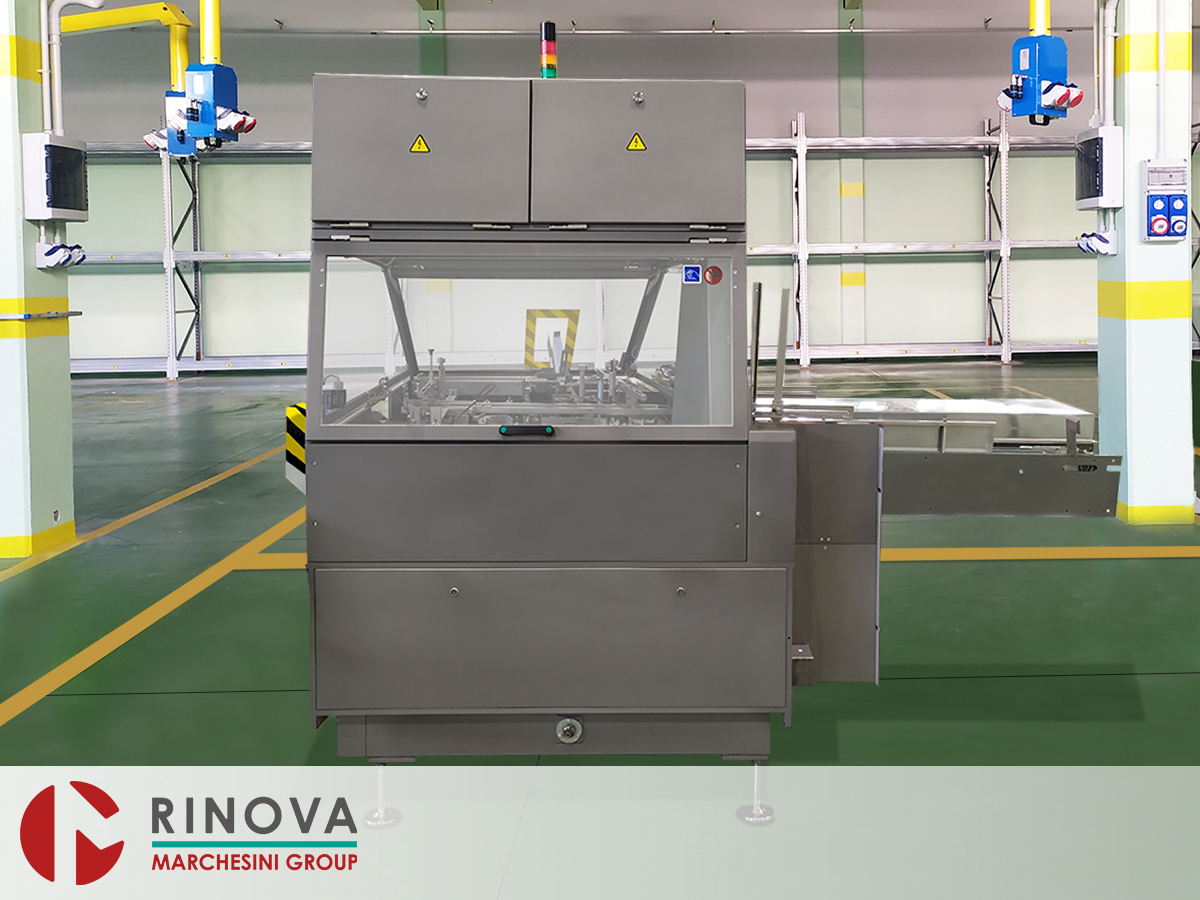

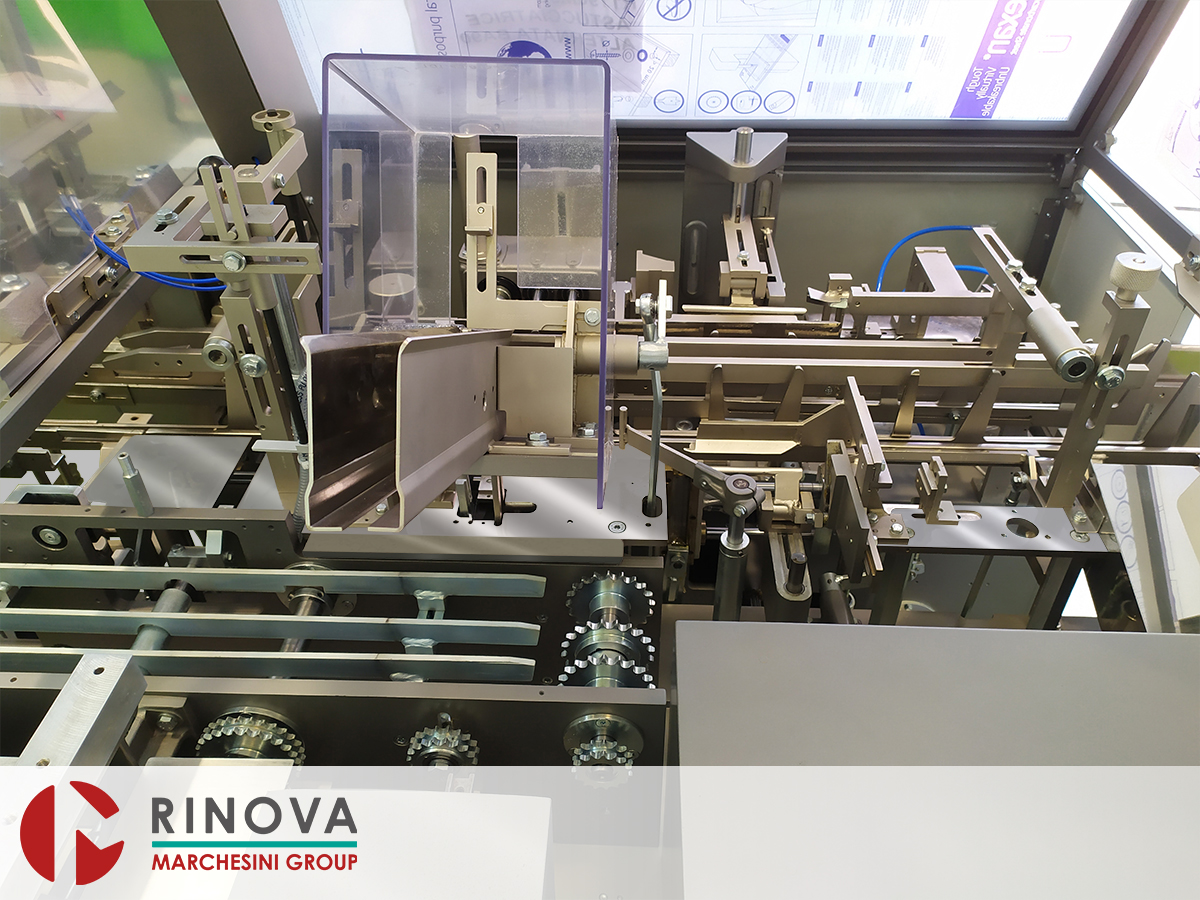

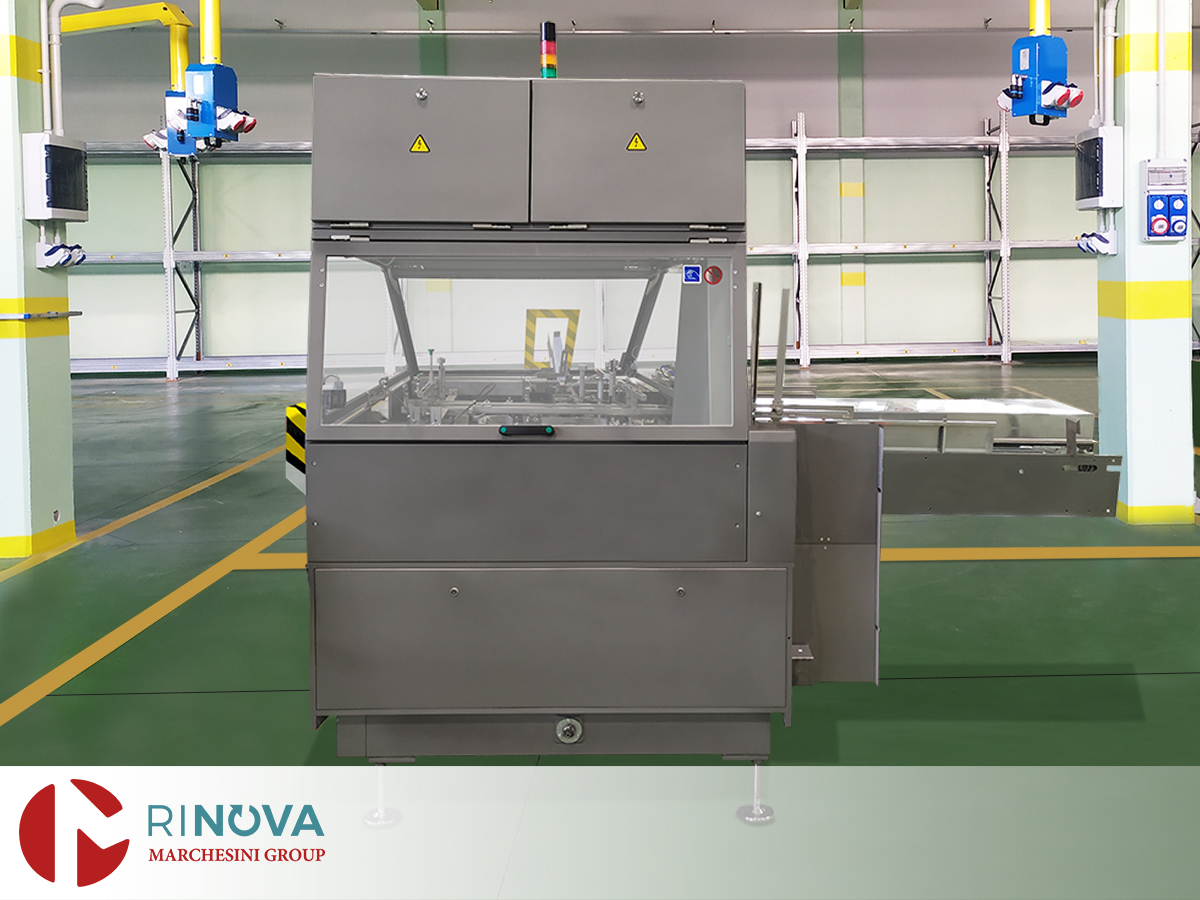

BA 90 AL Astucciatrice a movimenti intermittenti
La Marchesini BA90AL è una macchina automatica a movimenti intermittenti e trasporto orizzontale dell’astuccio. Astucciatrice adatta alla messa in volume di astucci, inserimento del prodotto alimentato in catena a cassetti, chiusura lembi ad incastro, pari o alternati o con chiusura a colla e scarto astucci in uscita.
Macchina fornita di:
- Gruppo motovariatore Siemens;
- Pompa a vuoto BECKER a secco;
- Magazzino astucci verticale, posto ad un’altezza di ca. 1400 mm fornito di controllo di carico minimo;
- La regolazione parte mobile della macchina è azionata da un motore asincrono trifase, per lunghezza quota “H” dell’astuccio;

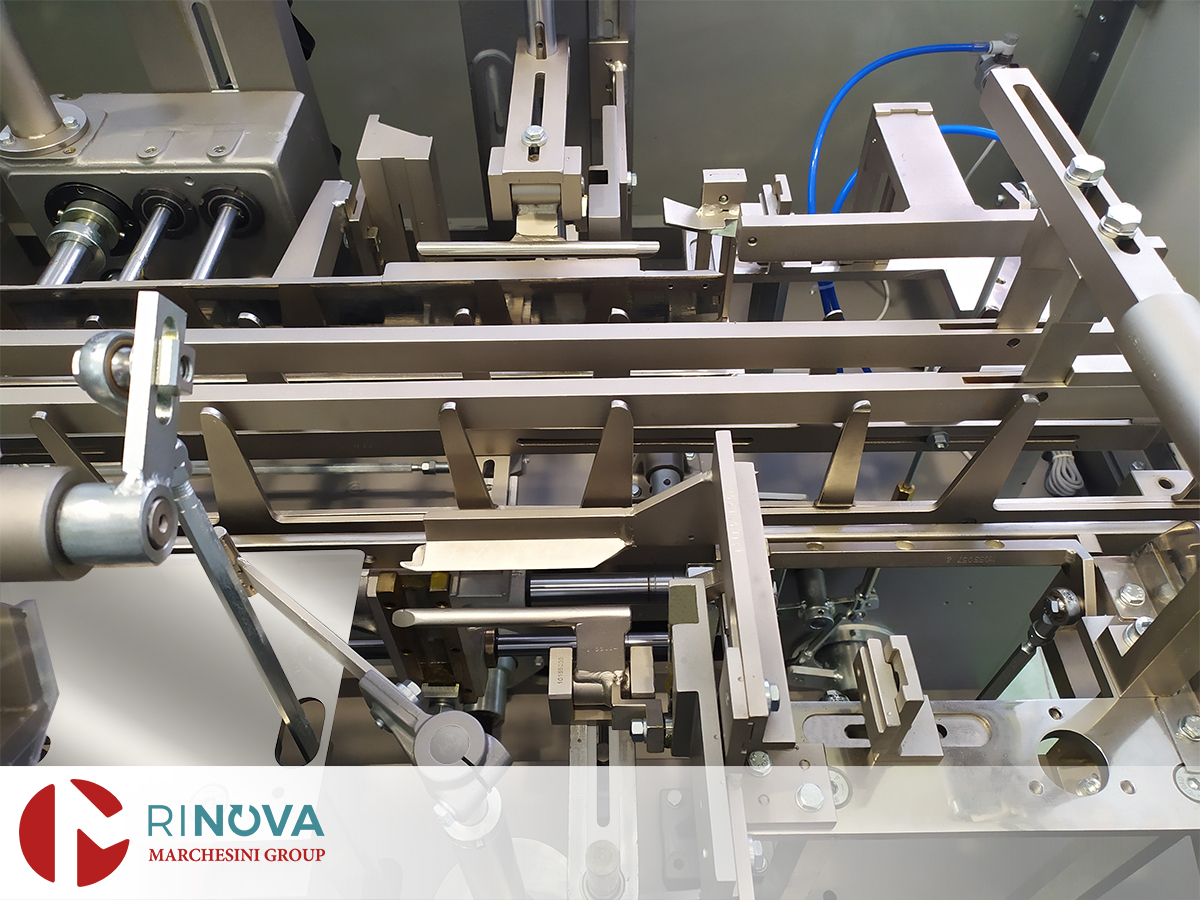

- Catena di trasporto prodotto con cassetti fissi o registrabili. La catena è predisposta per accettare vari tipi di alimentatori automatici di prodotto. Altezza trasporto prodotto 820 mm +/- 50mm.
Caratteristiche Principali
- Il design della macchina, nato dalla consolidata esperienza del costruttore in questo settore, la rende altamente affidabile e performante.
- Struttura robusta dalle dimensioni ridotte, è realizzata nel massimo rispetto delle norme di sicurezza ed è fornita con la marcatura CE.
Sicurezze Installate
- Protezione antinfortunistica in Metacrilato, montata su intelaiatura integrata nella struttura macchina, con micro di sicurezza su tutte le parti apribili, con arresto macchina in emergenza e lo scarico dell’aria compressa;
- Controllo del sovraccarico con limitatore di coppia meccanico sul motore principale con arresto immediato della macchina. Sistema di sicurezza durante l’inserimento del prodotto contro sovraccarico con arresto immediato della macchina;
- Arresto macchina dopo tre errori consecutivi.
Technical data
Dati di formato
- A: Min 40 mm - Max 140 mm, passo 200 mm
- B: Min 20 mm - Max 100 mm
- H: Min 90 mm - Max 260 mm
Velocità meccanica massima
- fino a 50 Astucci/minuto
- La velocità di produzione è sempre dipendente dalla possibilità di alimentazione e caratteristiche del prodotto nonché dalla configurazione del prodotto, nonché dagli accessori aggiunti alla macchina standard
Voltaggio standard
- 400 Volt, trifase, Neutro & Terra. Frequenza: 50 Hertz
- L’impianto, pannello elettrico e cablaggio in accordo con le norme CE
Impianto elettrico
- L'intero impianto è certificato CE e collaudato secondo i piani di controllo previsti dal sistema qualità certificato
Funzioni elettriche
- Comandate da un PLC S7-1500 e HMI TP700 (Siemens)
Documentazione tecnica
- La macchina è fornita completa di un Manuale di Istruzioni CE (un esemplare cartaceo + CD) e della relativa Certificazione CE in originale
