BL400VTE-TT

BL400VTE-TT Etichettatrice automatica per vignette

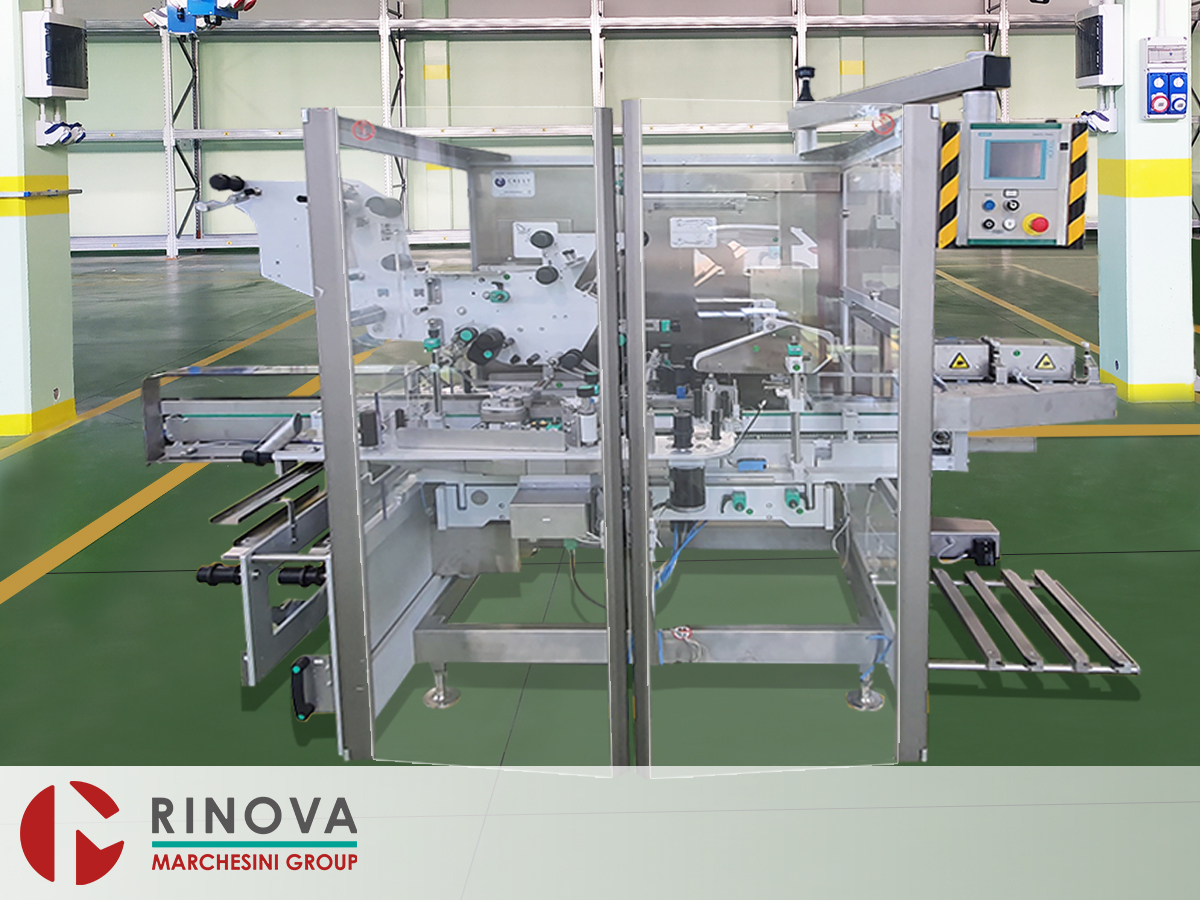

La Marchesini Neri BL400VTE-TT è una macchina a balcone, a movimenti continui, costruita in acciaio in accordo con le norme GMP. Telaio di supporto e pannellature in acciaio INOX AISI304. Adatta ad applicare ad alta velocità una (1) VIGNETTA AUTOADESIVA sulla faccia superiore astucci e DUE (2) SIGILLI AUTOADESIVI sugli angoli di chiusura astucci a lembi pari o alternati, con trasporto a cinghie dentate; funzionante in abbinamento ad altre macchine in linea.

Macchina adatta all’installazione di:

  • un sistema di stampa Ink-jet o Laser sulla facciata superiore e/o su entrambi i lati dell’astuccio per stampa dei dati variabili leggibili e corrispondente codice 2D (Datamatrix);
  • relativi controlli con telecamera.

Equipaggiamento Standard

  • Due nastri piatti orizzontali di trasporto in alimentazione che permettono l’accumulo di astucci;
  • Controllo carico minimo in entrata con stop e ripartenza automatica;
  • Gruppo spaziatore (brevettato) che trasferisce gli astucci sulla cinghia dentata principale di trasporto;
  • Seconda coppia di nastri dentati orizzontali con larghezza regolabile per trattare astucci di formato diverso;
  • Sistema di trasporto astucci positivo mediante cinghie a listelli che tengono in passo gli astucci;
  • Velocità regolabile in modo continuo;
  • Sincronizzazione automatica delle velocità di lavoro;
  • Cinghia superiore per tenere gli astucci durante l’applicazione del sigillo intorno all’angolo;
  • Controllo trascinamento nastro supporto etichette;
  • Controllo fine bobina con fermo macchina;
  • Controllo mancanza etichette nella bobina;
  • Regolazione orizzontale e verticale della posizione VIGNETTA e della posizione SIGILLI (TE);
  • Massaggio VIGNETTE mediante spazzole o rulli di gomma;
  • Massaggio SIGILLI (TE) per mezzo di dispositivi piegatori;
  • Dispositivi piegatori per astucci a lembi pari o alternati;

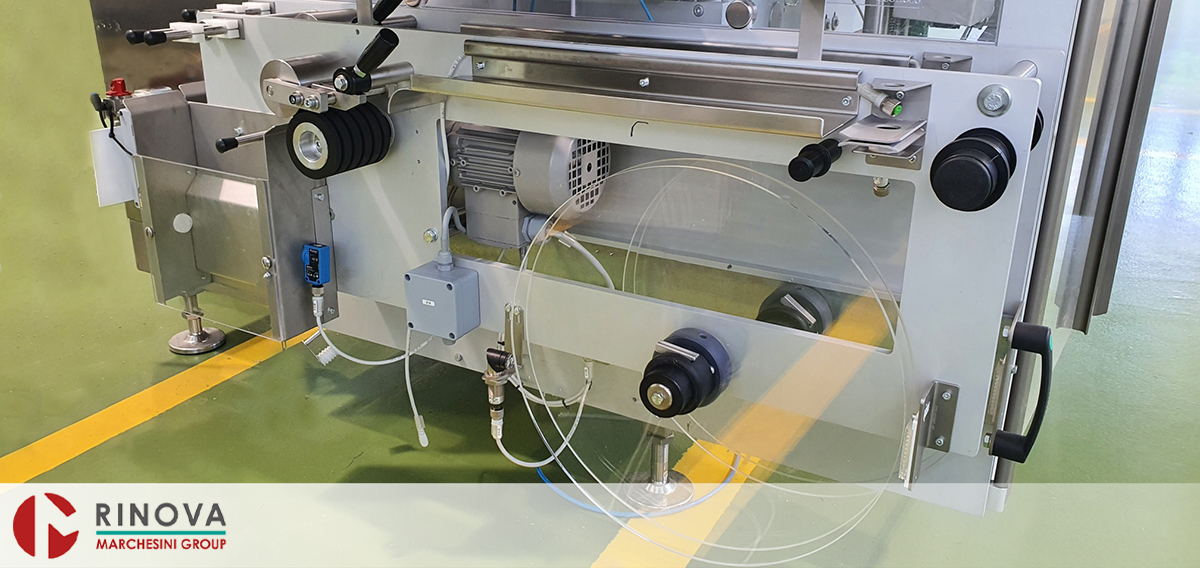

  • Ribobinatori delle bande di supporto VIGNETTE e SIGILLI;
  • Aggiustamento posizione sovrastampa della VIGNETTA;
  • Controllo del carico massimo in uscita con ripartenza automatica;
  • Contatore etichette dispensate;
  • Bobine etichette lato operatore;
  • Controllo estrazione bobina con allarme;
  • Scarto astucci in uscita, con recupero in cassetta lato operatore;
  • Controllo cassetta scarti in posizione, con allarme;
  • Bobina interna dei SIGILLI (TE) estraibile per facilitarne il cambio.

Macchina completa di:

  • Tensione 400 V, trifase, N & T, 50 Hertz;
  • Armadio elettrico a bordo macchina;
  • Gestione macchina con PLC SIEMENS;
  • Terminale operatore SIEMENS TP700 Touch Screen, 5,7″, a colori. Sette livelli di password;
  • Protezione antinfortunistica con telaio in alluminio e pannelli in metacrilato;
  • Micro sicurezza tipo Schmersal. Fermo macchina in caso d’apertura;
  • Pressostato per circuito aria compressa con fermo macchina in caso di cadute di pressione;
  • Contapezzi buoni in Uscita;
  • Contapezzi prodotti Scartati;
  • Contatore funzionamento effettivo;
  • La macchina è equipaggiata con tutte le sicurezze richieste dalle norme per ottenere un funzionamento sicuro. Fornita con il marchio CE;
  • Velocità di produzione: fino a 400/pz. min;
  • Non necessita di parti di formato, solo regolazioni per adattarla ad altri formati entro i limiti delle specifiche tecniche.

Technical data

Formato astucci

  • A (larghezza): Min 20 mm - Max 120 mm
  • B (spessore): Min 15 mm - Max 90 mm
  • H (lunghezza): Min 70 mm - Max 250 mm

Bollini

  • A (lunghezza): Min 15 mm - Max 80 mm
  • B (altezza): Min 20 mm - Max 60 mm

Sigilli

  • A (lunghezza): Min 15 mm - Max 60 mm
  • B (altezza): Min 15 mm - Max 30 mm

Velocità etichette

  • Da 0 a 60 metri/minuto

Diametro bobine

  • Massimo 400 mm

Diametro anima

  • 45 o 75 mm

Velocità di produzione

  • fino a 400/pz. Min
