MA 50
MA 50 Astucciatrice a movimento alternato per stick pack

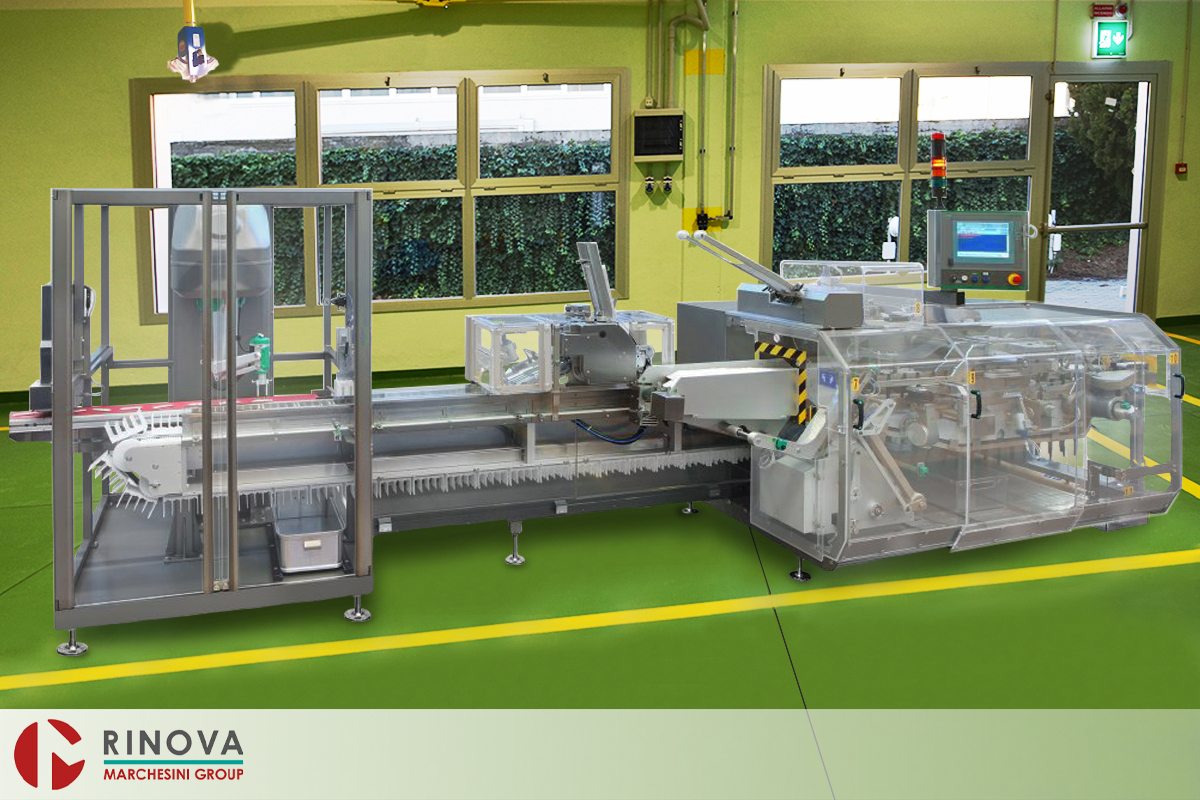

La Marchesini MA 50 è una macchina automatica a movimento alternato con trasporto orizzontale dell’astuccio, adatta al confezionamento di prodotti in astucci con chiusura ad incastro a tre lembi pari o alternati. Guarda la MA 50 per stick pack in azione.
Caratteristiche Principali
- Progettazione, costruzione, ergonomia, nel rispetto delle norme GMP;
- Versatilità ed efficienza in un ingombro contenuto;
- Tecnologia a balcone per favorire l’accessibilità, la manutenzione e le operazioni di pulizia;
- Movimenti per il trasporto e la chiusura degli astucci in bagno d’olio, contenuti in due casse motrici;
- Zona di lavoro lato operatore, separata dalla meccanica posta sul retro;
- Motorizzazione costituita da 2 motori brushless (uno principale per la macchina e uno per il trasportatore), operanti sincronizzati in asse elettrico;
- Sistema di trasporto astucci regolabile da un unico punto (quota “a” astuccio) mediante manovella e indicatori digitali;
- Regolazione della lunghezza astuccio (quota “h”) mediante allargamento delle cinghie di trasporto, realizzata con manovella e indicatori digitali;
- Raccolta dei prodotti, astucci e prospetti scartati in contenitori separati;
- Cambio formato semplice e rapido, facilitato da indicatori digitali e scale millimetrate.
- Marcatura CE.
Alimentazione Prodotto

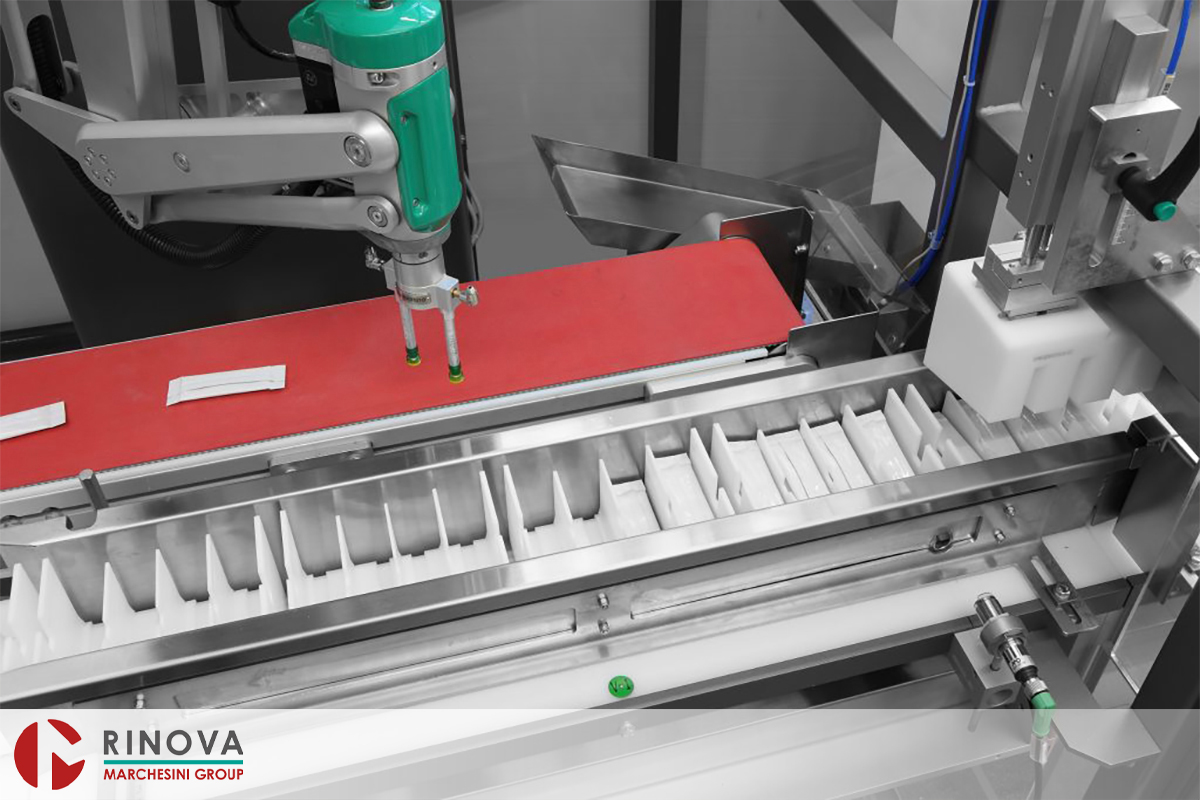

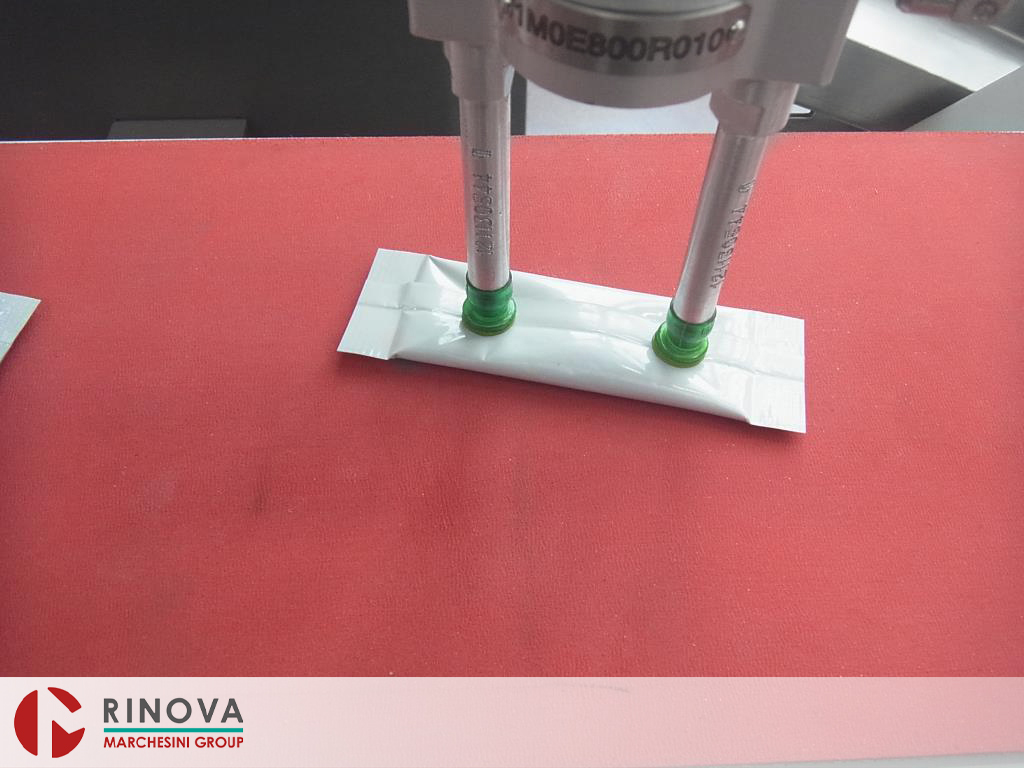

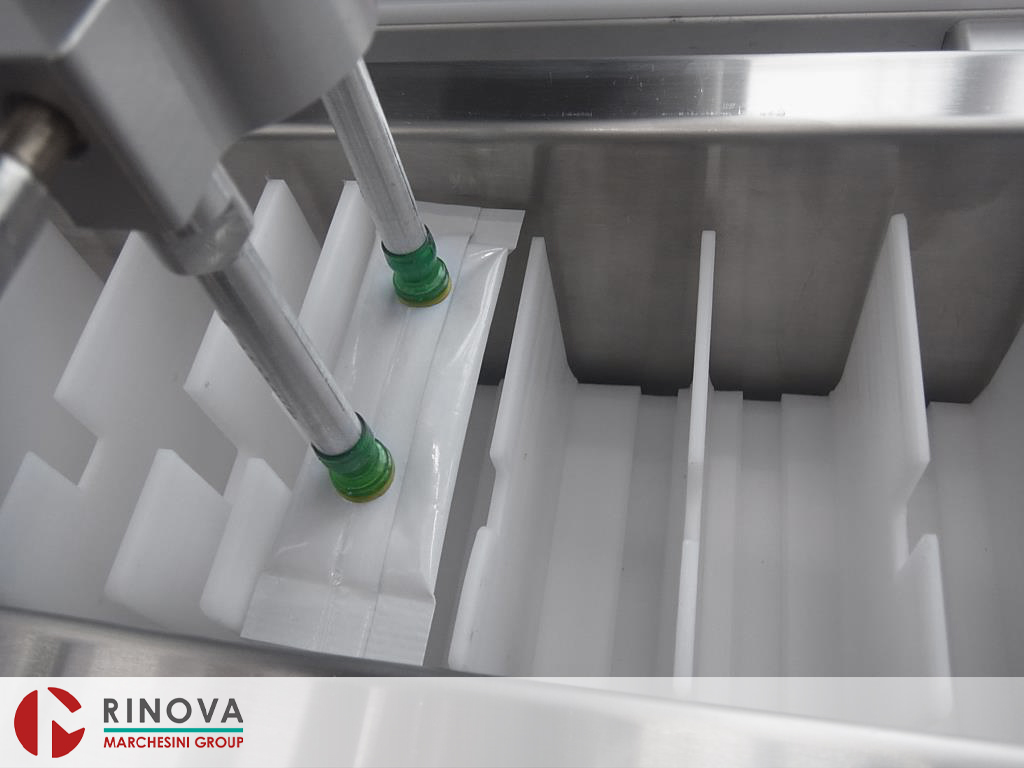

- Alimentazione di stick pack avviene tramite il caricamento alla rinfusa su nastro dove una telecamera dedicata identifica la posizione del prodotto e tramite robot lo preleva e lo inserisce nella cinghia di trasporto a cassetti plug-in per facilitarne il cambio formato.
Sezione Astucciamento
- Magazzino astucci provvisto di nastri di spinta motorizzati aventi lunghezza di 750 mm, completo di controllo di carico minimo. Il magazzino è in posizione abbassata rispetto alla catena di trasporto prodotto ed è più vicino all’operatore per favorire il caricamento che avviene ad un’altezza di circa 900 mm. Regolazione semplificata delle guide magazzino e della fase di presa, tramite scale millimetriche;

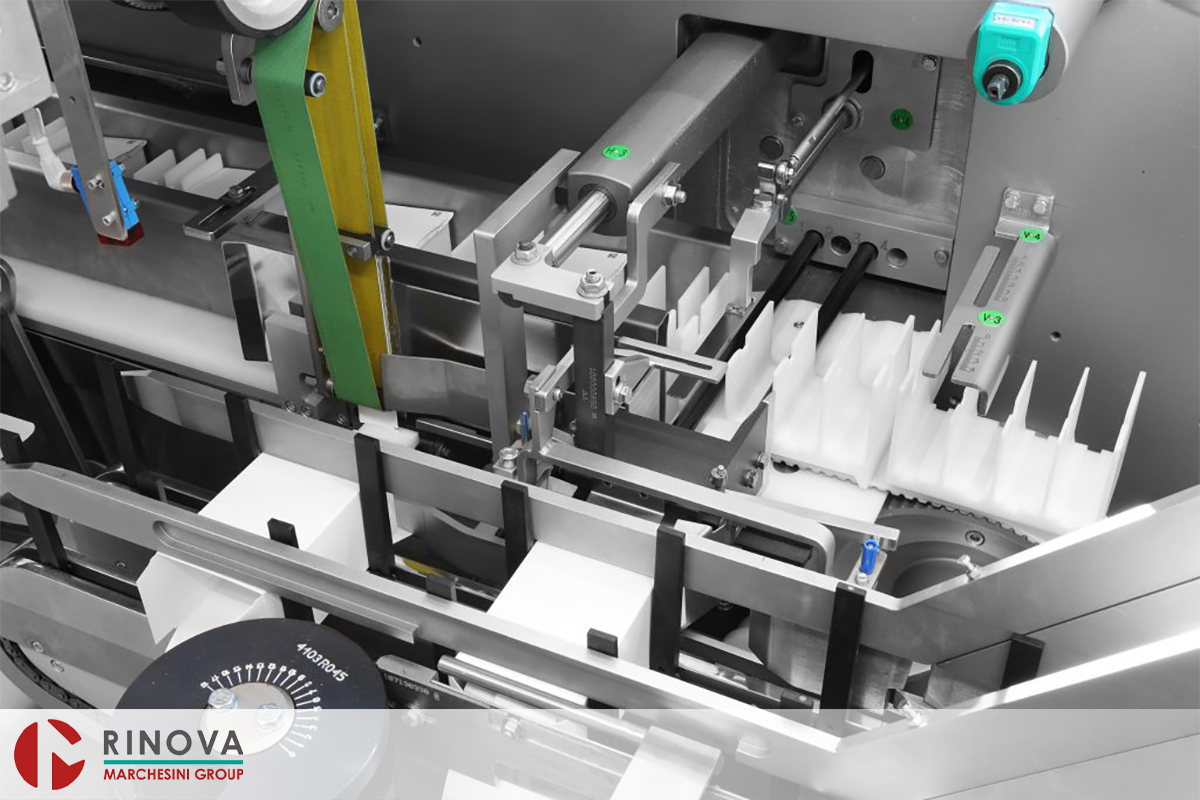

- Sistema di messa in volume astucci tramite braccio oscillante di prelievo e snervatore meccanico di 90 gradi, con introduzione dell’astuccio aperto direttamente nel sistema di trasporto. Controllo di avvenuto prelievo dell’astuccio dal magazzino;
- Dopo la messa in volume, l’astuccio è trasportato da apposito gruppo di catene parallele a denti, che lo mantiene in perfetta forma;
- Il sistema di trasporto astucci è regolabile da un unico punto ed è munito di indicatori digitali;
- L’allargamento delle catene di trasporto è effettuato con manovella e indicatori digitali per la regolazione della lunghezza “h” dell’astuccio;
- L’introduzione del prodotto, in arrivo dalla catena di alimentazione, è effettuata con uno spingitore posto sul lato opposto operatore;
- A chiusura effettuata, l’astuccio è trasferito all’uscita da nastri laterali.
Sicurezze Installate
- Protezione antinfortunistica totale, trasparente in metacrilato, integrata nella struttura macchina;
- Micro di sicurezza su tutte le parti apribili, con arresto macchina in emergenza e lo scarico dell’aria compressa;
- Controllo del sovraccarico con limitatore di coppia meccanico sul motore principale;
- Controllo del sovraccarico, durante l’inserimento del prodotto, tramite sistema di sicurezza, con arresto macchina;
- A ripristino effettuato è necessario eseguire un reset della macchina;
- Arresto macchina dopo tre errori consecutivi;
- In assenza del prodotto, non avviene il prelevamento dell’astuccio e tantomeno quello del prospetto (quando presente).
Macchina completa di:
- Catena di trasporto prodotto con cassetti plug-in;
- Manovella, indicatori digitali e scale millimetriche per facilitare il cambio formato;
- Macchina completa in tutti i particolari ed attrezzata per confezionare un tipo di prodotto ed un formato di astuccio.
Technical data
Gamma formati
- A: Min 40 mm - Max 165 mm, passo 203.5 mm
- B: Min 20 mm - Max 100 mm
- H: Min 80 mm - Max 200 mm
- I limiti di formato si riferiscono all’astuccio
- Prodotti ed alimentazioni avranno limiti dedicati
Velocità meccanica massima
- fino a 50 astucci/minuto
- La velocità di produzione è sempre dipendente dalla possibilità di alimentazione e caratteristiche del prodotto nonché dalla configurazione del prodotto, nonché dagli accessori aggiunti alla macchina standard
Magazzino prospetti prepiegati
Magazzino Booklet
Voltaggio standard
- 400 Volt, Trifase, Neutro & Terra. Frequenza: 50 Hertz
Impianto elettrico
- L'intero impianto è certificato CE e collaudato secondo i piani di controllo previsti dal sistema qualità certificato
Lampada a 3 colori (5 funzioni)
Componenti elettrici
- A richiesta è disponibile una distinta dei componenti, impiegati come standard
Funzioni elettriche
- Comandate da un PC Industriale Siemens. Autotest incluso
Quadro comando del PC, completo di
- Pulsanti di marcia, arresto, reset ed emergenza
- Presa per pulsante marcia ad impulsi
- Password per accesso di servizio
- Display Touch Screen per visualizzazione messaggi all’operatore e selezioni per la gestione dei formati
- Dati di funzione e stato macchina
- Dati produzione: contaore parziale resettabile, contaore totale, contatore prodotti buoni, indicatore della velocità operativa
- Presentazione messaggi con menu di servizio e Help
- In aggiunta all'Italiano è possibile inserire due lingue
- Conforme alle norme EMC (Electro Magnetic Compatibility)
Potenza installata
- 1.5 kW, versione standard chiusura ad incastro
Consumo aria
- 20 Nl/min. a 6 bar
Pneumatica
- SMC
Rumorosità
- Non superiore a 80 dB(A)
Documentazione tecnica
- La macchina è fornita completa di un Manuale di Istruzioni CE (un esemplare cartaceo + CD) e della relativa Certificazione CE in originale
