SL 400
SL 400 Etichettatrice lineare automatica per etichette autoadesive

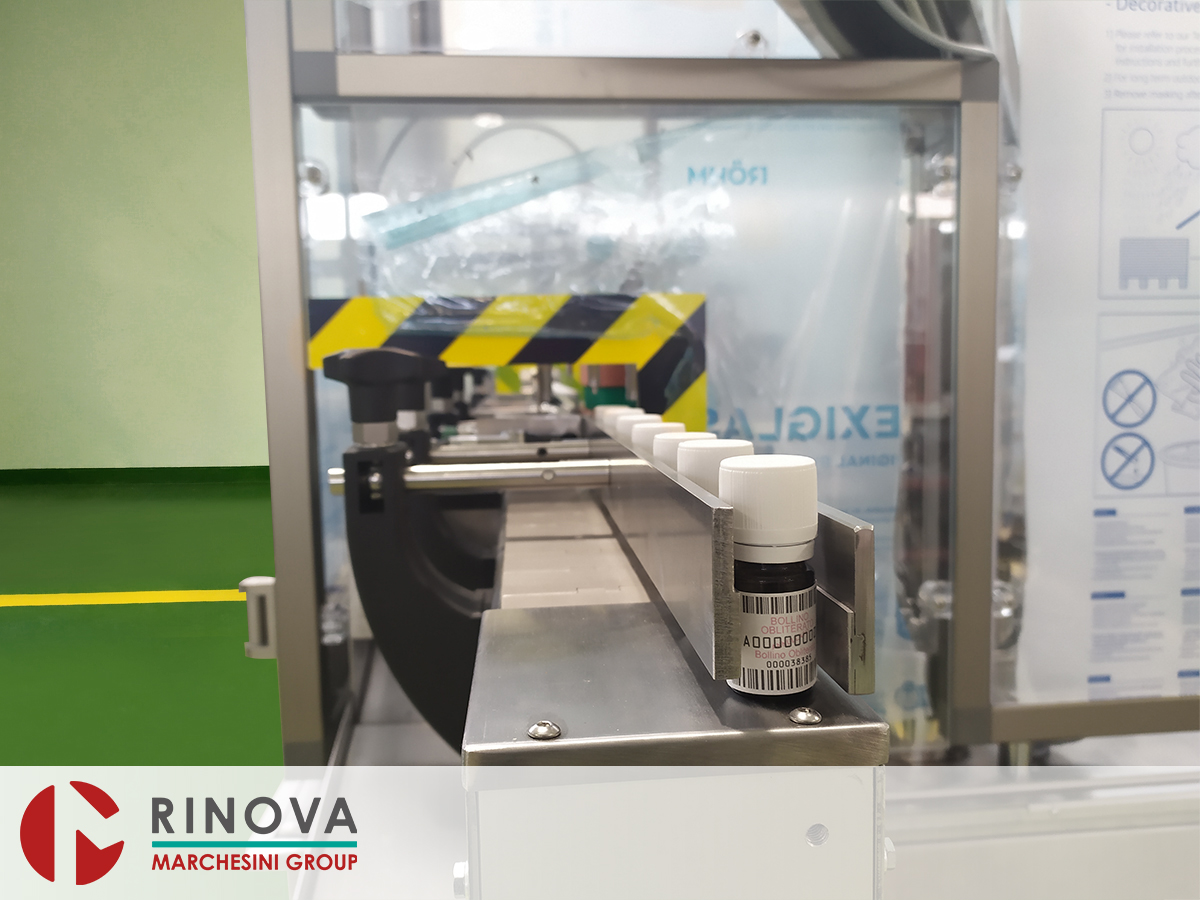

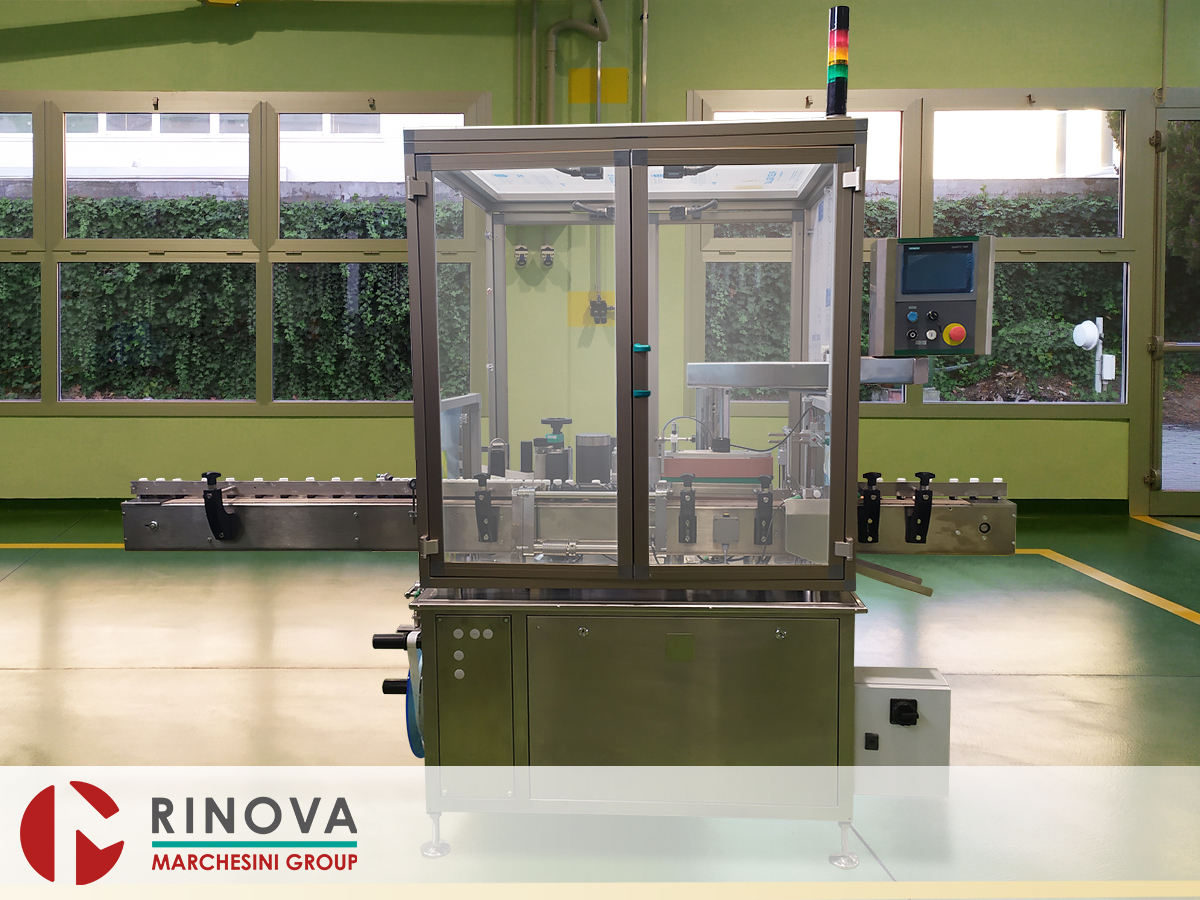

La Marchesini Neri SL 400 è adatta ad applicare etichette su flaconi od altri contenitori cilindrici.
Costruita in acciaio INOX. Funzionante in linea con altre macchine o fuori linea con opportuni sistemi d’alimentazione e recupero prodotti.
Equipaggiamento Standard
- Nastro trasportatore con guide laterali regolabili per il trattamento di formati diversi di flaconi;
- Controllo carico minimo all’entrata con arresto macchina e ripartenza automatica;

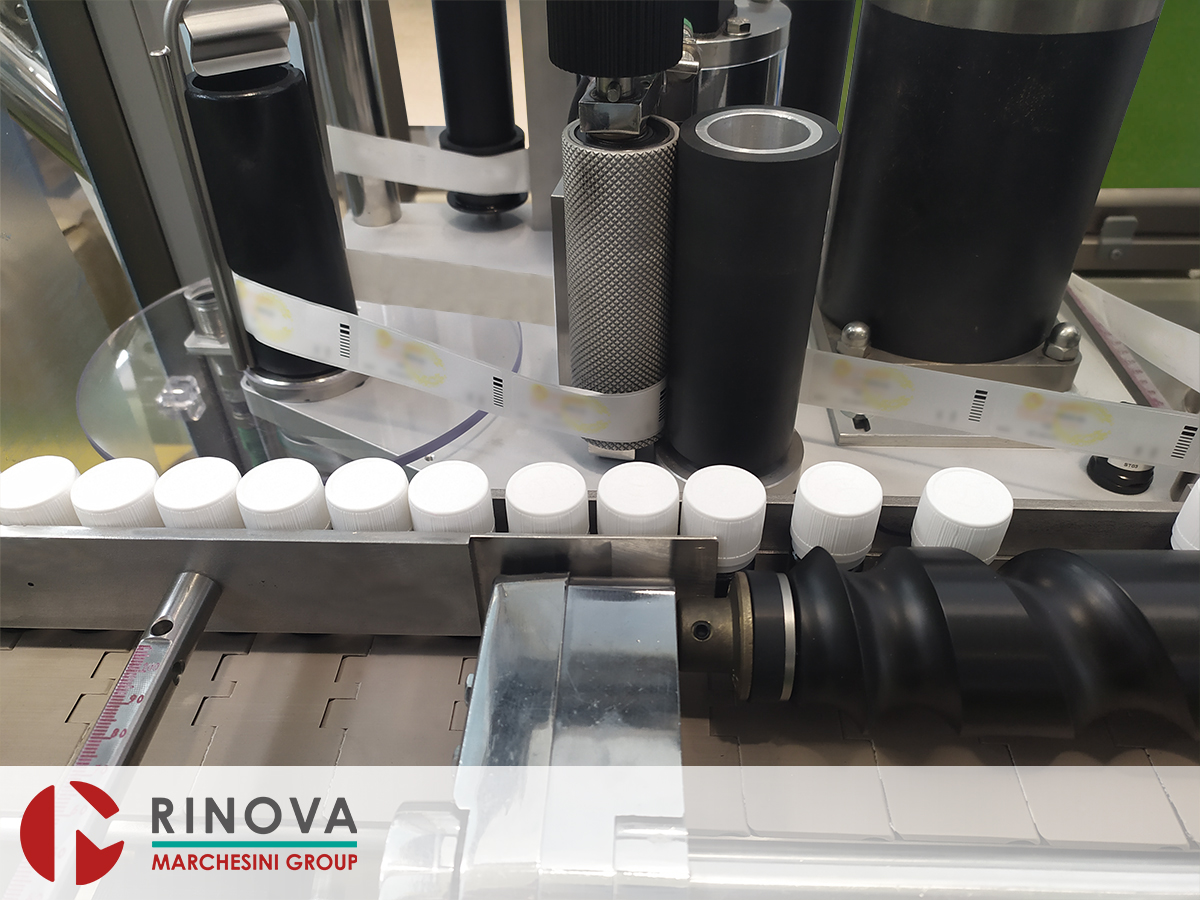

- Sistema di distanziamento a coclea, per mettere in passo i flaconi;
- Controllo flacone ravvicinato con fermo macchina;
- Distribuzione etichette tramite motore passo-passo;
- Presbobinatore etichette automatico, motorizzato ad ansa regolabile;
- Controllo fine bobina con fermo macchina;
- Avanzamento passo-passo delle etichette anche in caso di vuoti sulla bobina;
- Controllo mancanza etichette nella bobina;
- Regolazione orizzontale e verticale della posizione delle etichette, per mezzo di volantini dotati d’indicazioni digitali;

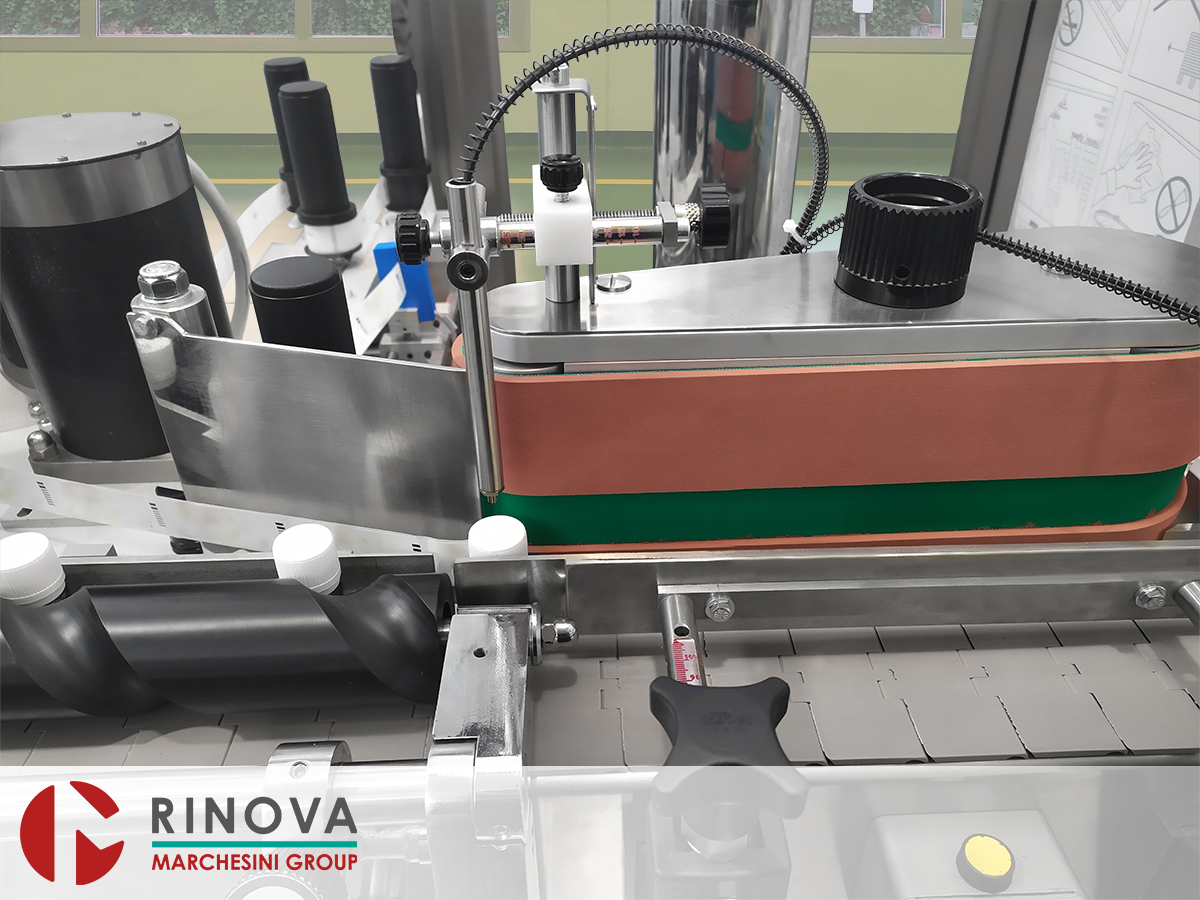

- Sistema di massaggio delle etichette sui vials o sui flaconi per mezzo di nastro avvolgitore in gomma mousse;

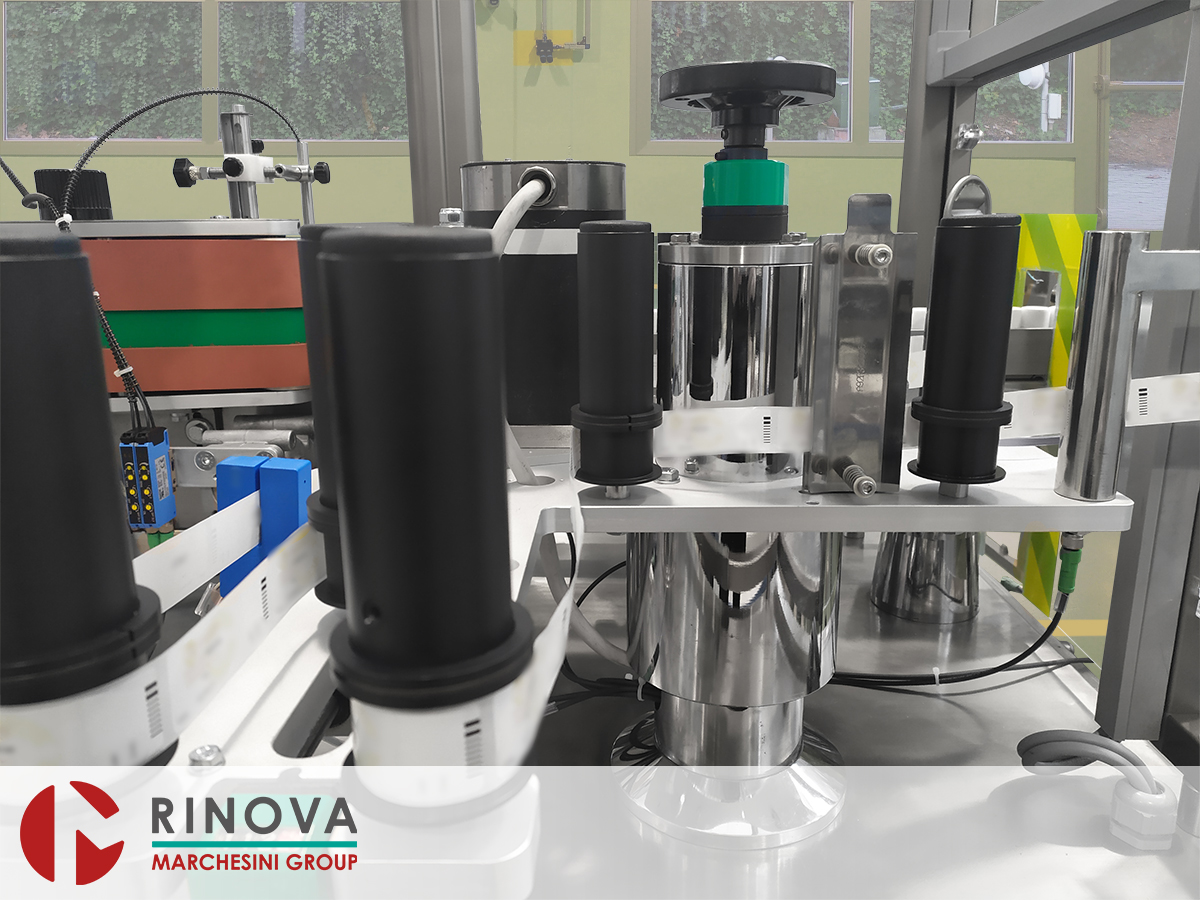

- Dispositivo ribobinatore della banda di supporto etichette completo di frizione meccanica;
- Contatore funzionamento effettivo;
- Gruppo di scarto dei flaconi.
Macchina completa di
- Gestione della macchina per mezzo di PLC SIEMENS, dotato di programma a logica positiva “fail safe”;
- Terminale operatore SIEMENS TP700 Touch Screen;
- Autodiagnosi su video a colori da 5,7″;
- Armadio elettrico a bordo;
- Voltaggio 400 V, trifase, N & T, 50 Hertz;

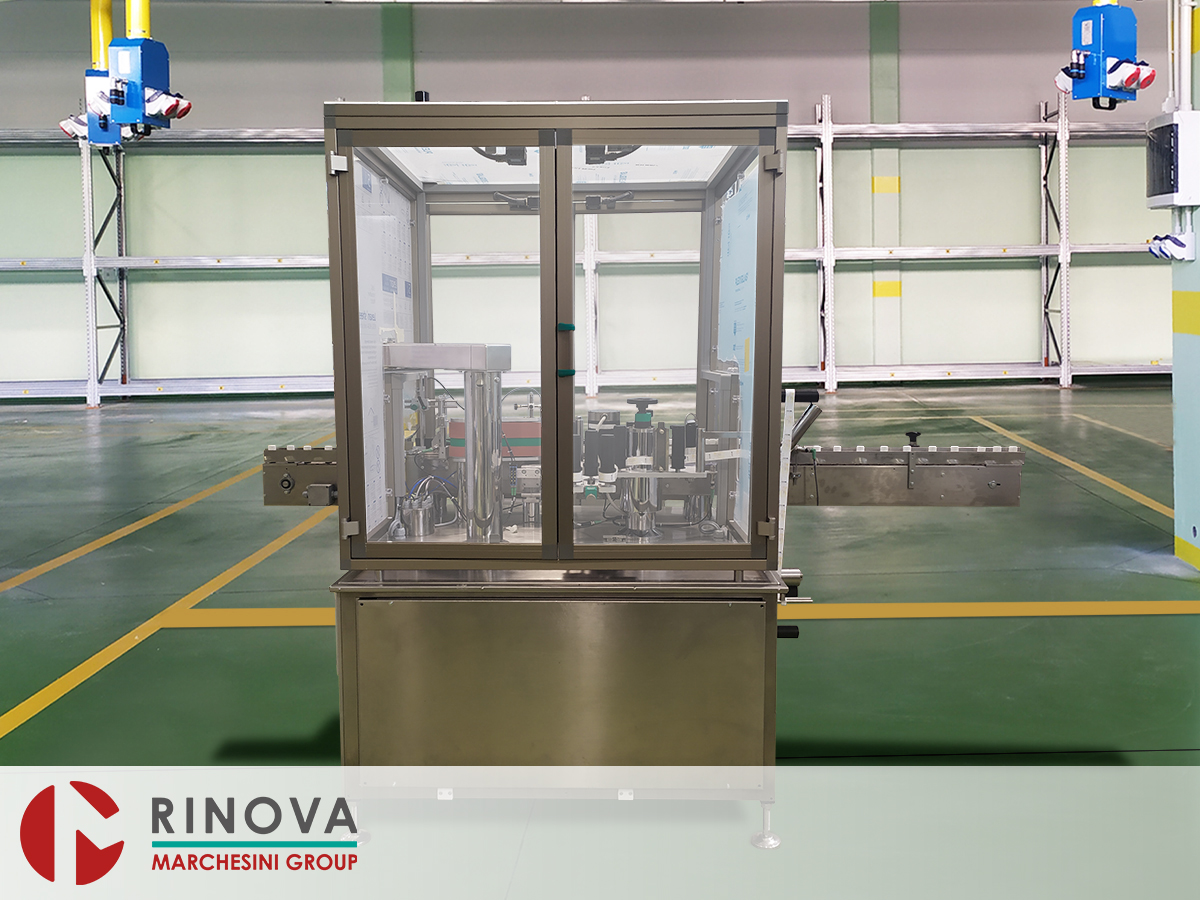

- Protezione antinfortunistica standard con telaio in alluminio anodizzato e pannelli in metacrilato. Micro di sicurezza tipo SCHMERSAL. Fermo macchina in caso d’apertura. La macchina è equipaggiata con tutte le sicurezze richieste dalle norme per ottenere un funzionamento sicuro. Fornita con il marchio CE;
- Colonnina luminosa equipaggiata con un faro di colore verde;
- Pressostato per circuito aria compressa con fermo macchina in caso di cadute di pressione;
- Set di parti di formato consistente nella coclea d’alimentazione per un formato di flaconi.
Technical data
Range di formato (i dati servono come riferimento e sono soggetti a possibili variazioni durante lo sviluppo macchina)
- Altezza etichette: da 10 fino a 120 mm
- Lunghezza etichette: da 13 fino a 190 mm
Velocità etichette
- Da 0 a 50 Metri/Minuto
Diametro bobina
- Massimo 400 mm
Diametro anima
- 45 oppure 75 mm
Cadenza massima (pz/1’)
- 400
Voltaggio standard
- 400 Volt, trifase, Neutro & Terra. Frequenza: 50 Hertz
Impianto elettrico
- L'intero impianto è certificato CE
Armadio elettrico
- In acciaio INOX AISI304, apribile, sul retro della macchina, permettendo completa accessibilità
Lampada a 3 colori (5 funzioni)
Funzioni elettriche
- SIEMENS PLC Serie 7 - 1500
Quadro comando: SIEMENS "TP700"
- Completo di pulsanti di marcia, arresto, reset ed emergenza
- Password per accesso di servizio
- Display per visualizzazione di messaggi d’avviso all’operatore
- Indica dati di funzione e stato macchina
- Dati produzione: contaore totale e parziale (con reset) e velocità macchina
- Altre indicazioni dipendenti dagli accessori montati
- Presentazione messaggi, completa di menu di servizio e Help
- In aggiunta all'Italiano è possibile inserire due lingue
- Corrisponde alle norme EMC (Electro Magnetic Compatibility) e perciò senza disturbi ad altri componenti elettronici
Potenza Installata
- 2,5 kW
Pressione aria compressa
- 7 Bar
Componenti pneumatici
- SMC
Dimensioni
- Lunghezza 2500 mm, Larghezza 940 mm, Altezza 1880 mm
Peso netto
- 450 Kg
Documentazione tecnica
- La macchina viene fornita con manuale d'istruzione CE e relativa certificazione in copia unica (una copia cartacea + CD)
